正確性、有効距離、コスト、配備環境における3Dセンシング技術のトレードオフの比較、およびロボット、AMR（自律移動ロボット）、組み込みビジョンシステムに最適なソリューションの選定。
緒論：3Dディープセンシング技術選定における意思決定フレームワーク
システムに最適な3Dセンシングソリューション（3Dディープセンシング技術選定）を決定するには、運用シナリオの計画からシステムコストに至るまで、一連の緻密な評価とトレードオフが必要となります。マイクロメートル単位の測定精度からアルゴリズムの電力効率に及ぶソリューションのコア性能は、すべてセンサーの技術アーキテクチャに依存します。
組み込みビジョン領域において10年の専門経験を持つLIPS（立普思）は、ビジネス要件とハードウェアの制約が往々にして衝突することを熟知しています。そのため、真に実現可能な選択肢を導き出すには、一般的な大まかな比較にとどまらず、実証データと構造化された意思決定プロセスに基づくアプローチが不可欠です。
本技術評価は、室内の材質による反射干渉から、屋外における最大100,000ルクス（Lux）の強烈な直射日光、さらには全天候型の気候変動に至るまで、多種多様な環境条件下での実証性能データを統合したものです。その目的は、明確な「3Dセンシング技術選定フレームワーク」を確立し、技術エキスパートやエンジニアが特定のアプリケーション要件に基づいて、最も最適な3Dエンドデバイスを精密に選択できるよう支援することにあります。
深度マップ、三角測量、ToF、3D再構成の基礎を確認する場合は、3Dデプスカメラの仕組みと構成を先にご覧ください。
技術的トレードオフ：3Dディープセンシング技術における3大主流アーキテクチャと配備（デプロイメント）の境界線
3Dセンサーの選定においては、性能指標を厳格に評価する必要があり、エンジニアはハードウェアの制約と導入現場における特定の環境変数との間でバランスを取らなければなりません。実証的な基準（ベンチマーク）が不足していると、指標は曖昧になりがちです。以下では、主要な3つの3Dセンシング技術の動作原理と実測基準について解説します。
構造光（Structured Light）
- 動作原理： 特定の（コーディングされた）パターンを能動的に投射し、カメラが捉えた幾何学的な歪みに基づいて深度を計算する。
- メリット： 非常に高い精度と優れた静的安定性を備える。
- デメリット： 太陽光環境に弱い（パターンが環境光に掻き消されて無効化しやすい）。また、計測距離が短い。
- 適したユースケース： 高精度な室内計測・検査（例：顔認証、工業用検査）。
関連製品は、LIPSedge Lシリーズ構造化光3Dカメラをご覧ください。
飛行時間（ToF – Time of Flight）
- 動作原理： 光の飛行時間差（光速）を利用して深度信号を取得する。
- メリット： 高フレームレート、低遅延、アルゴリズムの低消費電力を実現し、対象物のテクスチャ（模様）に依存しない。
- デメリット： マルチパス干渉（MPI）やコーナー部でのフライングピクセル（Flying Pixels）の影響を受けやすい。また、高反射率の物体で白飛びが発生しやすく、屋外用途では通常、高出力が必要となる。
- 適したユースケース： 高速応答とリアルタイムなインタラクションが重視されるシーン（例：物流倉庫のAMR、ジェスチャーコントロール）。
関連製品は、LIPSedge ToF 3Dデプスカメラシリーズをご覧ください。
ステレオビジョン（Stereo Vision）
- 動作原理： 左右の画像の視差（ベースライン設計）に基づいて深度を計算するため、能動的な光源を必要としない。
- メリット： 屋外の太陽光下で極めて優れた性能を発揮し、計測距離が長く、コストの柔軟性も高い。
- デメリット： 白い壁や特徴のない（テクスチャレスな）表面に対して弱く、感度が出にくい。
- 適したユースケース： 屋外の全天候型ナビゲーション、広範囲の監視（例：自動運転、屋外用AMR）。
アクティブステレオを必要とするプロジェクトでは、LIPSedge AEシリーズ産業用3Dステレオカメラをご覧ください。
これらの工学的な制約は、センサーの信頼性を根本から左右します。以下では、室内シナリオにおける実験を例に挙げ、LIPSedge™ 3D深度カメラの各モデルを用いたベンチマークテストを通じて、各技術が異なる距離や物体タイプにおいて対応できる適用境界をさらに明確に定義します。
現場実験：LIPSedge™ 3Dセンシング技術の性能比較分析
LIPS（リップス）は、ステレオカメラ、構造化光カメラ、ToFカメラといった主要な3Dセンシング技術の限界を評価するため、比較実験を行いました。本技術評価では、奥行き、精度、および有効距離の間の比較を最優先に考慮しています。ステレオカメラ、構造化光、ToF技術間の変数を測定することにより、特定の技術が異なる表面材質や距離に対して示す測定結果を明らかにしています。
[A. 実験環境]
LIPSedge™製品の一貫性を確保するため、実験環境を以下の通り定義します。
- 環境：標準的な環境照明を備えた室内のオフィスシーン。
- 対象物： 高反射率（光沢面）の物体、および標準的なマット（通常） の拡散反射物体。
- 距離： 距離は物体の大きさによって異なります。本実験において、LIPSは70cmを有効奥行き（デプス）の基準として採用しています。
- 配置位置： 水平。
 |
 |
[B. テストモデル]
- ステレオビジョン：LIPSedge™ AE400 / AE430
- 構造化光：LIPSedge™ L210u
- 飛行時間（ToF）：LIPSedge™ DL
[C. 実験結果]
アプリケーションの要件が長距離に及ぶ場合、ステレオカメラ技術が最も高い適応性を示します。LIPSedge™ AEシリーズは、2つのセンサーを用いた三角測量（triangulation）によって奥行きを計算するため、延伸距離のニーズに合わせて基線長（ベースライン）をスケーリングすることが可能です。これらのモデルは特徴点マッチングを行うために十分な表面テクスチャを必要としますが、大規模な室内環境においてはアクティブ構造化光技術よりも優れた性能を発揮します。なぜなら、構造化光の条件下では、投影されたパターンの信号対ノイズ比（SNR）が悪化する可能性があるためです。
これに対して、構造化光とToF技術は、精度と環境汎用性の間で劇的な違いを示します。LIPSedge™ L210u（構造化光）とDL（ToF）は、近距離の条件下で優れたサブミリメートル級の精度を提供しますが、光沢面や金属表面に直面した際には重大な制限が生じます。高反射の対象物は、ToFにおいてマルチパス干渉（MPI）を、構造化光においてパターンの歪みを引き起こし、その結果、デプスエラーや点群（ポイントクラウド）内の「欠損（ホール）」を発生させます。
最終的に、適切な3Dセンシング技術の選択は、現場の特定の条件や制限に合致させる必要があります。距離や屋外での堅牢性（ロバスト性）を最優先にする場合は、依然としてステレオカメラがより適した選択肢となります。逆に、使用シーンが拡散反射物体に対する高忠実度かつ短距離の精密測定を求める場合、開発者は構造化光またはToFのソリューションを採用すべきです。これらの技術的なトレードオフのバランスを取ることで、信頼性が高く高パフォーマンスな3Dビジョンシステムを確保できます。
| 距離パラメータ | |
| 70cm に設定。 |  |
| AE400 – 一般物体 | AE430 – 一般物体 |
 |
 |
| AE400 – 高反射物体 | AE430 – 高反射物体 |
 |
 |
| 距離パラメータ | |
| 70cm に設定。 | |
| DL – 一般物体 | L210u – 一般物体 |
 |
 |
| DL – 高反射物体 | L210u – 高反射物体 |
 |
 |
3D深度技術の選定・意思決定フレームワーク：プロジェクト環境に応じて適切な技術を選択する
3Dセンシングにおける各技術の詳細を深く検証した結果、これらの要素のトレードオフ（権利関係の調整）が非常に困難であることは容易に理解できます。LIPS（リップス）が組込みビジョン分野で培った10年間の専門的な経験に基づき、特定のアプリケーション要件に応じて最適なハードウェアを選択できるよう、構造化された意思決定プロセスを以下にまとめました。
屋内シーンにおけるアプリケーション
屋内シーンの光源は通常コントロールしやすいものの、3Dデプス技術の選定においては、依然として物品の材質、表面の反射、形状の複雑さ、およびリアルタイムな動的対応といった課題に直面します。
- 構造化光： 工業検査や顔認証など、マイクロメートル級または高精度な測定が必要なアプリケーションに通常適しています。ただし、物体の表面特徴や測定距離の制限を評価する必要があります。
- ToF（飛行時間計算法）： 物流倉庫のAMR（自律走行搬送ロボット）やジェスチャーコントロールなど、高速応答、障害物回避、リアルタイムなインタラクションが重視されるシーンで、より迅速なデプスデータの取得能力を提供します。ただし、反射材質やノイズの影響に注意が必要です。
- ステレオカメラ / ToF融合ソリューション： アプリケーションの範囲が屋内の広大な空間ナビゲーションに拡大する場合、測定距離、シーンのカバー範囲、およびシステムの安定性のバランスを取るために、これらを検討する必要があります。
屋外シーンにおけるアプリケーション
屋外シーンは、3Dセンシングにとって最も過酷な技術選定の場と言えます。主な課題は、最大100,000ルクスに達する強い太陽光、赤外線干渉、および雨・雪・霧などの全天候型の気候変動です。
- パッシブステレオカメラ： 強い太陽光の下では、アクティブ光源に依存しないため、通常最優先で評価される選択肢となります。自動運転や屋外AMRなどのアプリケーションに適していますが、画像のコントラスト、物体のテクスチャ、および基線長（ベースライン）の設計を依然として評価する必要があります。
- アクティブToF： 夜間や中短距離の障害物回避シーンにおいて選択肢となり得ますが、有効なデプス信号を維持するために、通常はより高い出力（高パワー）が必要となります。
- 構造化光： 屋外の太陽光シーンでの使用は推奨されません。投影されるコードパターンが環境光にかき消されやすく、デプスデータの消失や不安定化を招くためです。

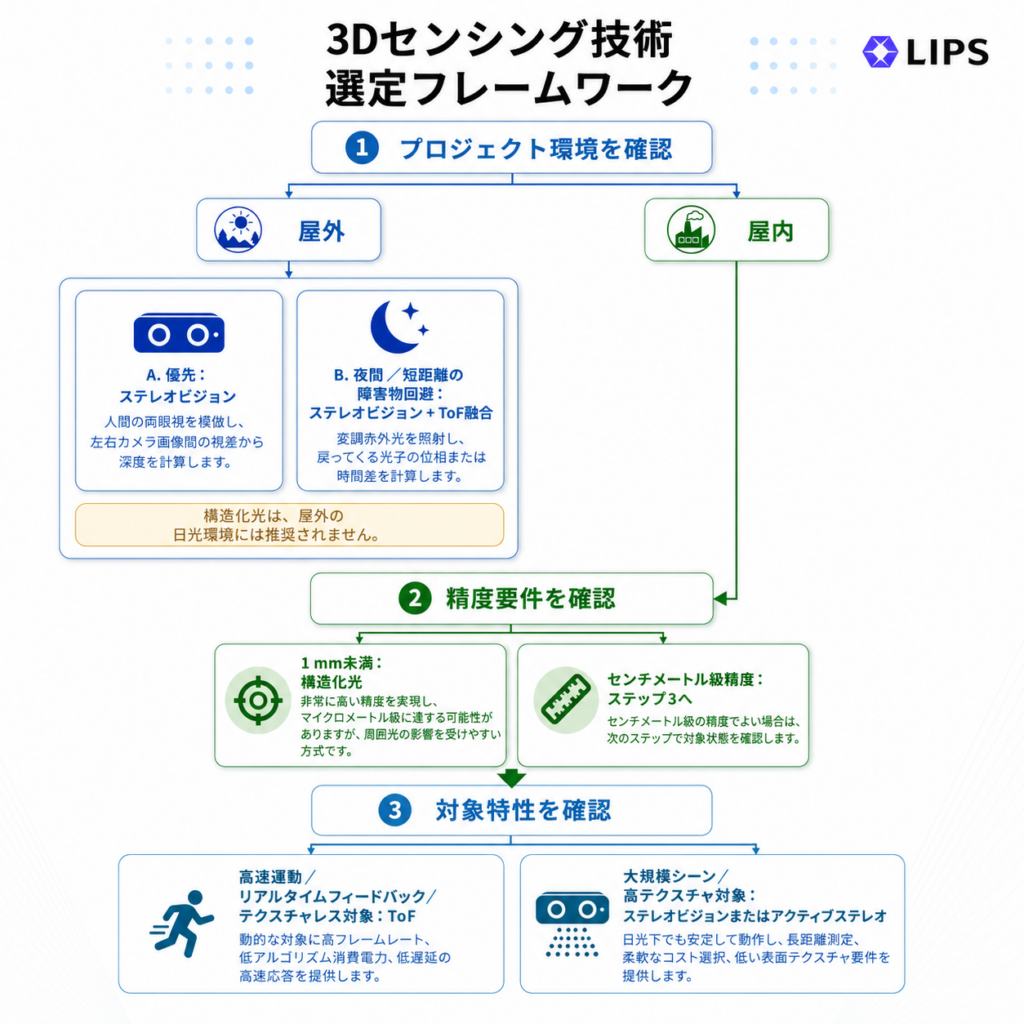

3Dデプス技術選定の意思決定プロセス
最適な3Dビジョン技術を決定するためには、以下の3つのステップに沿って体系的な評価を行います。
まず、第一の条件として「プロジェクト環境の確認」を行います。屋外でのアプリケーションの場合、人間の双眼を模した「ステレオカメラ（立體視覺）」技術が主に推奨されます。また、夜間や近距離の障害物回避シーンでは、光子の飛行時間差を計算する「ステレオカメラ ＋ ToF（飛行時間計算法）融合」ソリューションの採用が推奨されます。なお、図中では、構造化光を屋外の太陽光シーンで使用することは推奨しません。
プロジェクト環境が屋内である場合は、第二のステップである「精度要件の判断」へと進みます。必要な精度が極めて高い場合（1mm未満またはマイクロメートル級）、環境光の影響を受けやすい特性に注意しつつも、「構造化光」が第一選択となります。一方で、必要な精度がセンチメートル級である場合は、第三のステップである「対象物の状態の判断」へと移行します。
この最終段階において、対象物が高速で動いている、リアルタイムなフィードバックが必要、あるいは表面にテクスチャ（紋理）がない場合は、極めて高いフレームレート、低いアルゴリズム消費電力、そして迅速な応答速度を備えた「ToF」技術が最適な選択肢となります。逆に、広範囲のシーンやテクスチャが豊富な対象物を扱う場合は、「ステレオカメラ、またはアクティブステレオカメラ（Active Stereo）」の採用が推奨されます。このソリューションは、太陽光環境の影響を受けにくく、測定距離が長い上、コストの柔軟性が高いという利点がありますが、表面のテクスチャや特徴点マッチングの条件を事前に評価する必要があります。

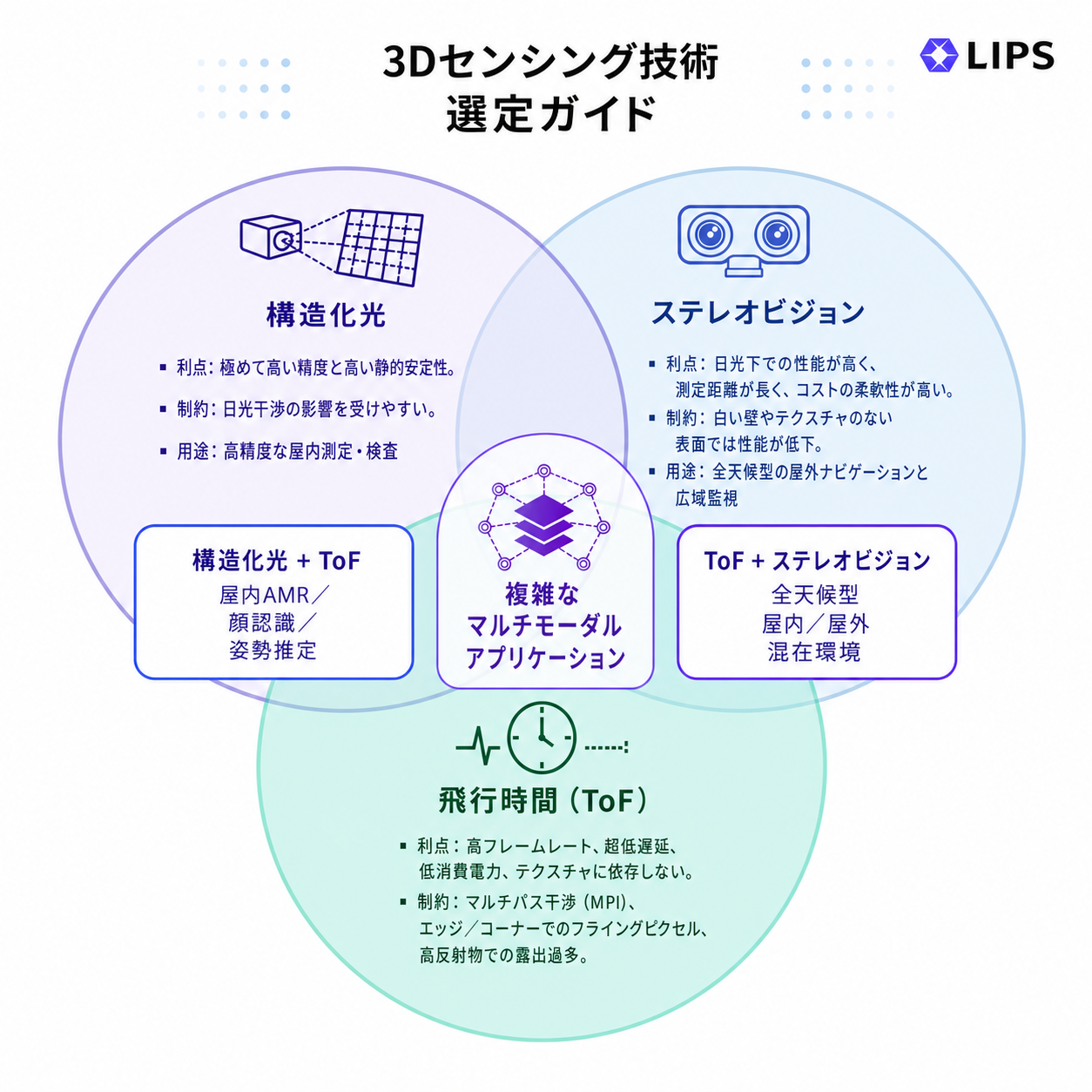

3Dビジョン技術選定チャート
この構造的な意思決定プロセスを参考にしても判断が難しい場合は、以下の技術選定チャートをご参照ください。環境と技術の優先順位（プライオリティ）に基づいて、選択肢を迅速に絞り込むことができます。それぞれの技術には特定のニッチ市場が存在し、その固有の動作原理によって、各領域で独自の優位性を発揮します。
上記の選定チャートからわかるように、3つのコア技術はそれぞれ独自の不可欠なニッチ市場を占めています。
- 構造化光： 極めて高い精度を追求し、日光のない屋内での測定環境である場合、より大きな優位性を持っています。
- ステレオカメラ： 屋外の強い太陽光や広範囲の監視ニーズに直面する場合、太陽光に影響されないこの技術が最優先の評価選択肢となります。
- ToF（飛行時間計算法）： アプリケーションが高フレームレートや低遅延を重視し、かつ対象物に環境テクスチャが不足している場合、その優位性が際立ちます。
しかし、複雑で多変な実際の導入環境（デプロイメント）においては、単一の技術だけでは限界に達することが少なくありません。この選定チャートは、さらに「マルチモーダル融合ソリューション」という解決への道筋を示しています。
例えば、「構造化光 ＋ ToF」の組み合わせは、屋内AMR（自律走行搬送ロボット）、顔認証、およびジェスチャー・姿勢認識をサポートできます。一方、「ToF ＋ ステレオカメラ」の組み合わせは、全天候型の屋内・屋外混合シーンに柔軟に対応可能です。
そして、最も難易度の高い「屋外の全天候型かつ広範囲なナビゲーション」においては、チャートの中心に位置する「複雑なマルチモーダルアプリケーション」に頼る必要があります。エンジニアや意思決定者は、このチャートの交差領域（重なり合う部分）を基に、技術的な優位性と環境の制約を両立させた最適なハードウェア構成を精密に特定することができます。
アプリケーション選定のまとめ
-
構造化光を選ぶ場合：強い日光の影響を受けない屋内環境で、極めて高い精度と高い静的安定性が求められる用途。産業用部品検査、寸法計測、固定式の短距離スキャンなどに適しています。
-
ステレオビジョンを選ぶ場合：屋外ナビゲーション、長距離計測、広範囲監視など、日光下での性能が重視される用途。物流ロボットや屋外移動ロボットにも適していますが、白い壁やテクスチャの少ない面では、深度推定の精度が低下する可能性があります。
-
Time-of-Flight（ToF）を選ぶ場合：高フレームレート、低遅延、低消費電力、または表面テクスチャに依存しにくい深度センシングが必要な用途。ジェスチャー制御、動体追跡、簡易的な障害物回避などに適しています。ただし、マルチパス干渉、エッジ周辺のフライングピクセル、高反射物による露出過多には注意が必要です。
-
構造化光 ＋ ToFを選ぶ場合：高精細な空間情報とリアルタイム性の両立が求められる屋内 AMR、顔認証、姿勢推定などに適しています。
-
ToF ＋ ステレオビジョンを選ぶ場合：照明条件や運用環境が変化する屋内外混在環境に適しています。より複雑なナビゲーションや環境認識には、複数のセンサーを組み合わせたマルチモーダル構成が有効です。
3Dデプス技術の選定でお困りですか？エキスパートにご相談ください
お客様のプロジェクトでステレオカメラ、構造化光、ToF技術の比較検討を行っている場合は、ぜひLIPSにご相談ください。使用環境、測定距離、対象物の材質、およびシステム統合（インテグレーション）の要件に基づき、最適なLIPSedge™ 3Dセンシングソリューションの評価をサポートいたします。ロボティクス、AMR（自律走行搬送ロボット）、または組込みビジョンに関するプロジェクトのご要望について、LIPSチームまでお気軽にお問い合わせください。
よくある質問（FAQ）：3Dデプス技術の選定
1. 屋内アプリケーションに最適なデプスセンシング技術はどれですか？
一般的な屋内ロボットナビゲーション（AMR）、変化する照明条件下の障害物回避には、通常、ToF（飛行時間計算法）を最優先で評価されます。ToFは安定した中距離精度と低い演算負荷を備え、特徴のない壁面も処理できるためです。しかし、対象物が静止しており、短距離で極めて高い精度が必要なアプリケーション（高解像度3Dスキャンや品質検査など）では、構造化光の方が優れています。
2. 屋外や太陽光環境において、ToFと構造化光の性能はどう比較されますか？
どちらの技術も屋外で使用する場合は慎重な評価が必要です。ただし、高い変調周波数と狭帯域赤外線フィルターを採用した現代のToFセンサーは、太陽光に対する耐性が構造化光よりも大幅に向上しています。構造化光のパターンは、太陽光に含まれる背景の赤外線放射によって非常にかき消されやすく、使用不能になるリスクがあります。現時点では、屋外において依然としてステレオカメラが最優先の評価基準ですが、高品質な現代のToFデバイスであれば、特定の条件下で選択肢となり得ます。
3. センサーの消費電力、コスト、精度のバランスをどう取るべきですか？
消費電力に制限のあるセンサーにおいて、ToFは通常、最も優れたバランスを提供します。センサーデバイス自体のコストは中程度ですが、デプスデータを直接出力するため、高価なホスト側の演算リソースへの要求が極めて低く抑えられます。ステレオカメラはセンサー自体のコストは低いものの、リアルタイムなデプス計算に高性能な演算能力を必要とするため、システム全体の総コストと消費電力が増加します。構造化光は高い精度を提供しますが、通常はデバイスコストが高く、演算負荷は中程度です。
4. 高反射物体はToFや構造化光の測定にどのような影響を与えますか？
実験が示す通り、光沢面や金属表面は、ToFにおいてマルチパス干渉（MPI）を、構造化光においてパターンの歪みを引き起こす可能性があり、その結果、デプスエラーや点群（ポイントクラウド）の欠損（ホール）を招きます。したがって、プロジェクトで高反射物体を測定する必要がある場合は、実際の材質と距離の条件下でベンチマークテストを行う必要がありま。
5. どのような場合にマルチモーダル3Dセンシングソリューションが必要になりますか？
単一の技術では距離、精度、照明、および対象物の状態に関する要件を同時に満たせない場合に、マルチモーダル3Dセンシングソリューションを検討する必要があります。例えば、「ToF ＋ ステレオカメラ」の組み合わせは屋内・屋外の混合シーンに対応でき、「構造化光 ＋ ToF」の組み合わせは一部の屋内AMR、顔認証、および姿勢認識のニーズをサポートできます。
